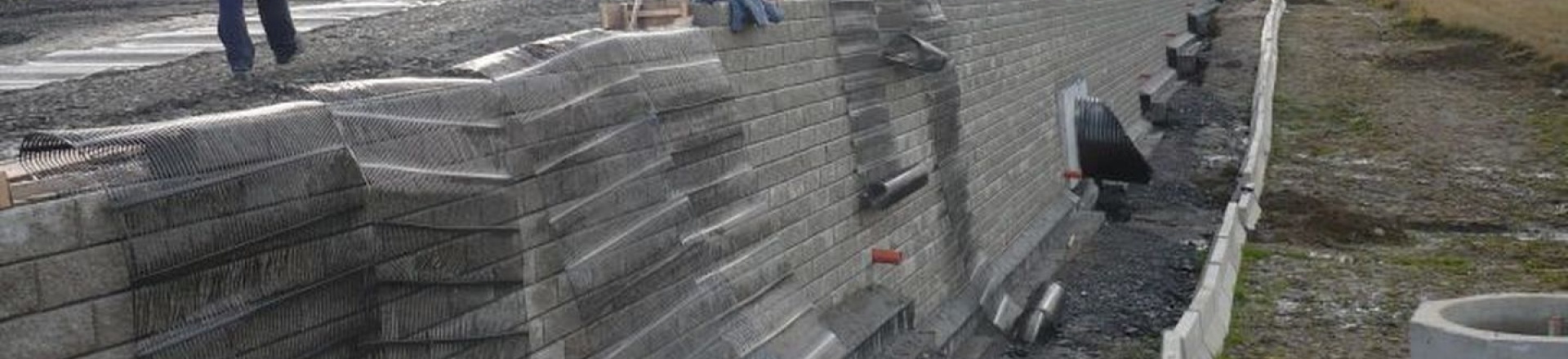

Oporný múr zo systému z vystuženej zeminy a lícom z drobných betónových tvaroviek na ceste I/48 Rychaltice - Frýdek-Místek
Oporný múr bol navrhnutý z vystuženej zeminy s pevným lícom zo systému z vystuženej zeminy s lícom z drobných betónových tvaroviek. Slúži ku skráteniu päty násypového telesa cestnej komunikácie. Výška oporného múru sa pohybuje od cca 1,5 m do 4,8 m. Sklon líca oporného múru je 86°. Nad korunou opornej konštrukcie je násypové teleso v sklone 1:1,5 s výškou okolo 7 m.
Realizácie 2010
Oporný múr je založený na železobetónovom základovom páse. Základ je založený na mechanicky stabilizovanej vrstve, ktorá je tvorená trojosou monolitickou geomrežou a 500 mm hrubou vrstvou štrkodrvy frakcie 0/63 mm. Vzhľadom k jemnozrnným zeminám prítomným v podloží bola pre separáciu medzi mechanicky spevnenú vrstvou a rastúcimi terénom použitá netkaná geotextília Geomatex NTI o gramáži 200 g/m2.
Dodali sme statický výpočet, oporný systém z vystuženej zeminy s lícom z drobných betónových tvaroviek, vrátane betónových tvaroviek.
Poloha stavby
Použité výrobky
Netkaná polypropylénová geotextília – Geomatex NTI
Netkaná polypropylénová geotextília
