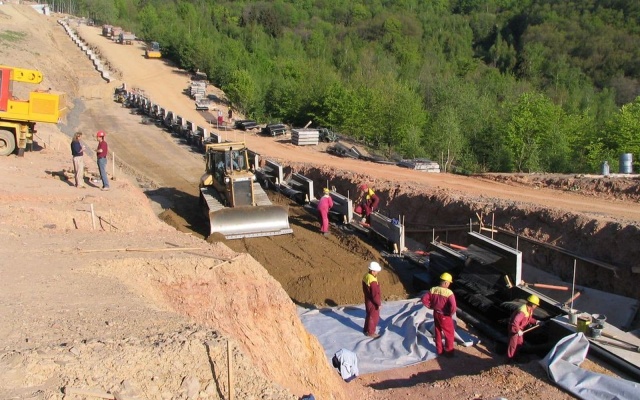

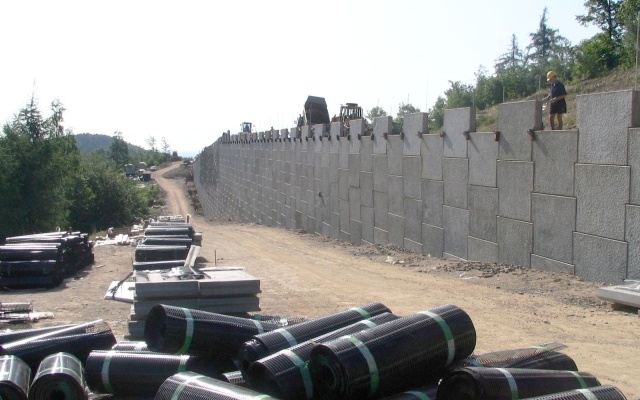

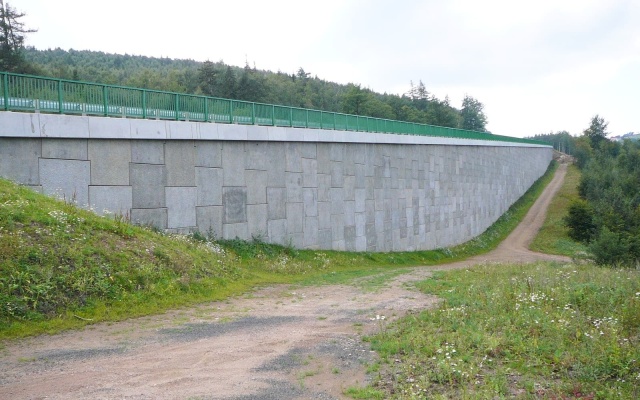

Oporný múr z veľkoplošných panelov na preložke cesty I/7 Chomutov – Křimov

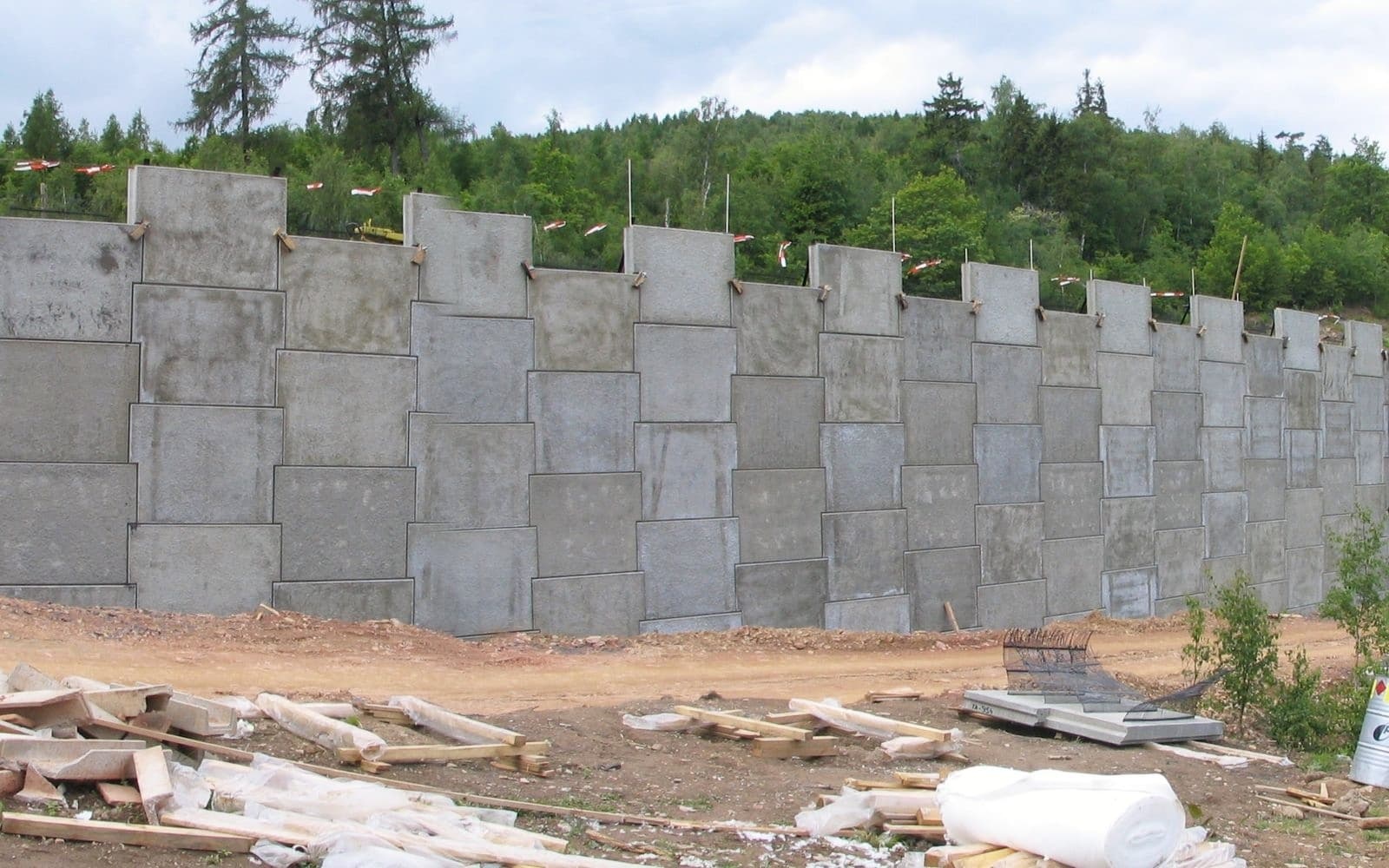

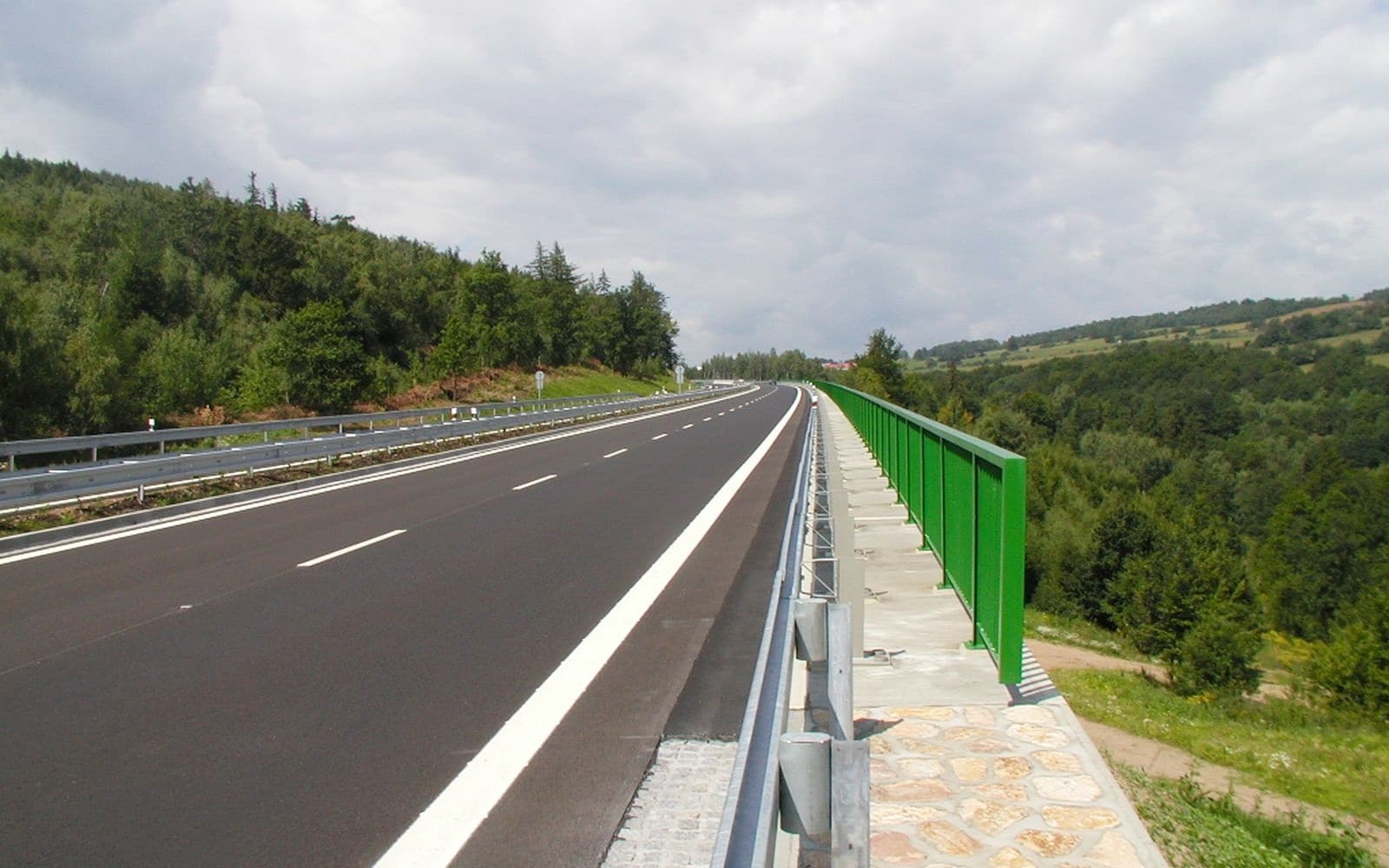

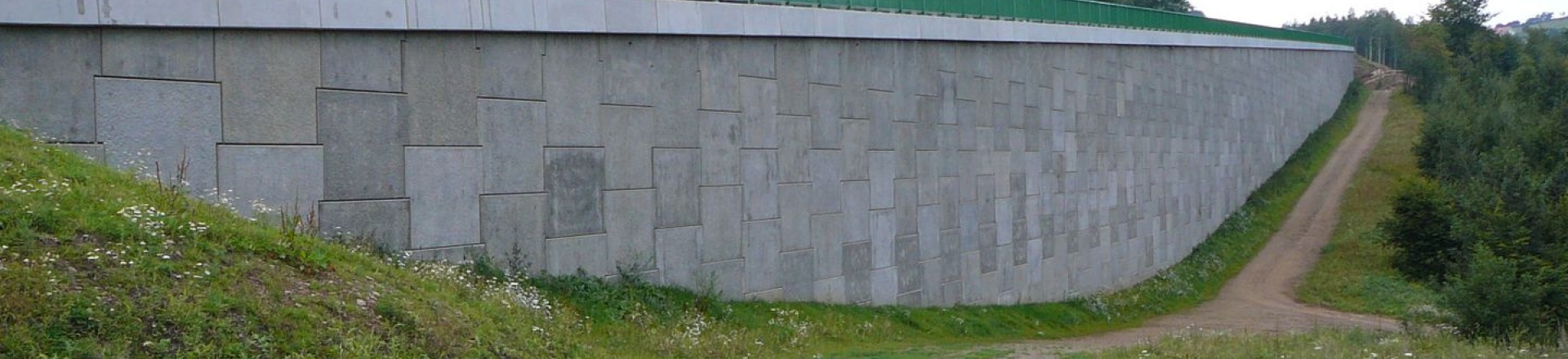

Oporný múr o dĺžke 303,4 m o maximálnej výške 15,0 m prevádza SO 101 cestu kategórie S11,5/70 cez malé údolie. Oporný múr (SO 252) nadväzuje na objekt 206 v smere na Horu Sv. Sebastiána a je realizovaný ako súčasť preložky cesty I/7 Chomutov - Křimov. Trvalej plošne založený oporný múr z vystuženej zeminy je zostavený z čelných železobetónových prefabrikátov kotvených jednoosými monolitickými geomrežami. Základová škára je navrhnutá v horninách triedy R6-R5, t.j. na povrchu zvetraného plášťa (orto) pararúl.

Realizácie 2006

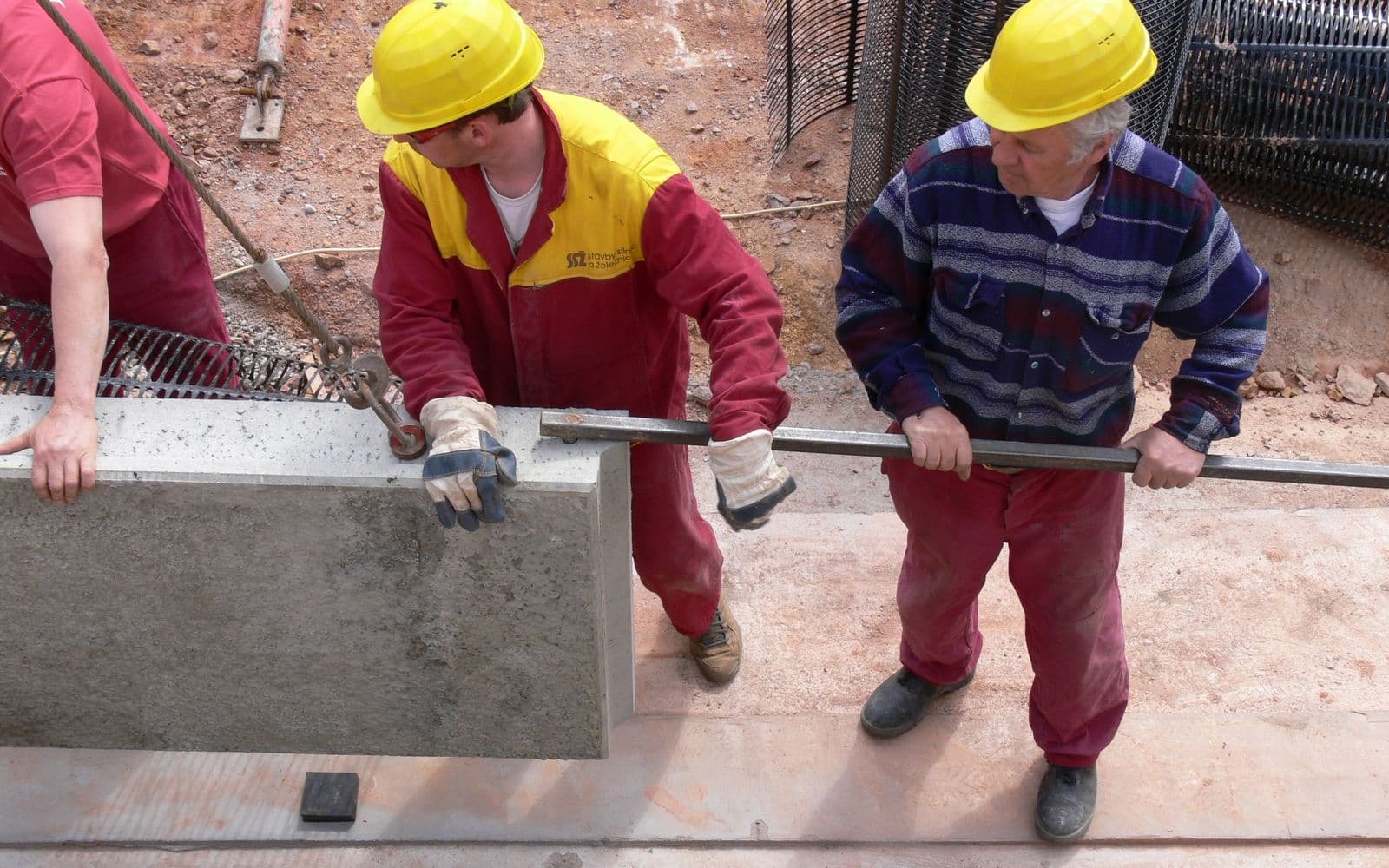

Najskôr boli navrhnuté základné druhy prefabrikátov S, T a M hr. 18 cm. Z týchto boli ďalej odvodené ďalšie typy prefabrikátov líšiace sa od základných ako počtom zabudovaných zárodkov geomreží tak aj výškou (vplyvom vedenia hlavnej trasy). Celkovo bolo teda navrhnutých 18 typov prefabrikátov. Prefabrikáty boli navrhnuté z betónu C30/37-3b (XF4) a výstuže 10 505 (R). Minimálne krytie bolo navrhnuté v hodnote 45 mm.

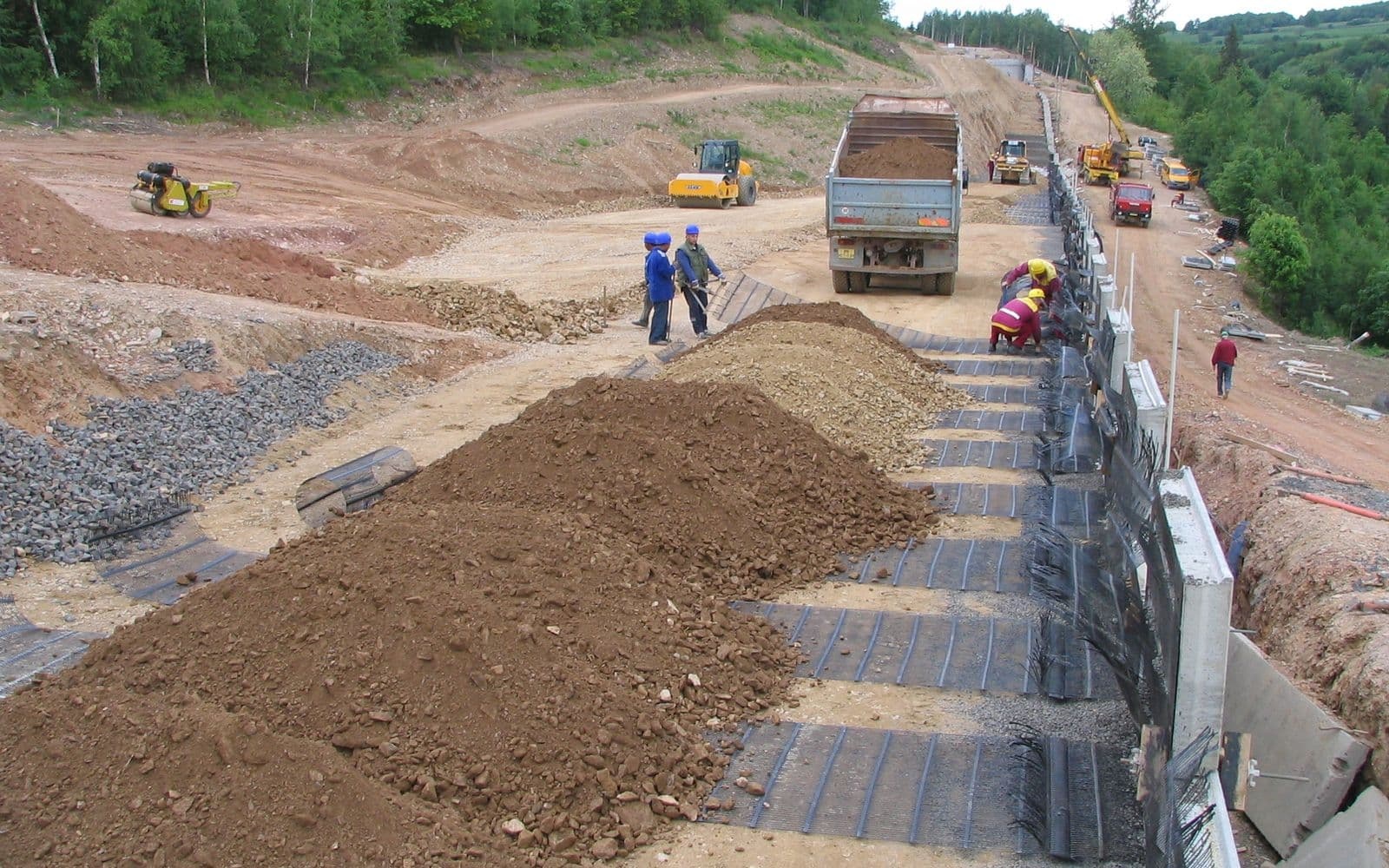

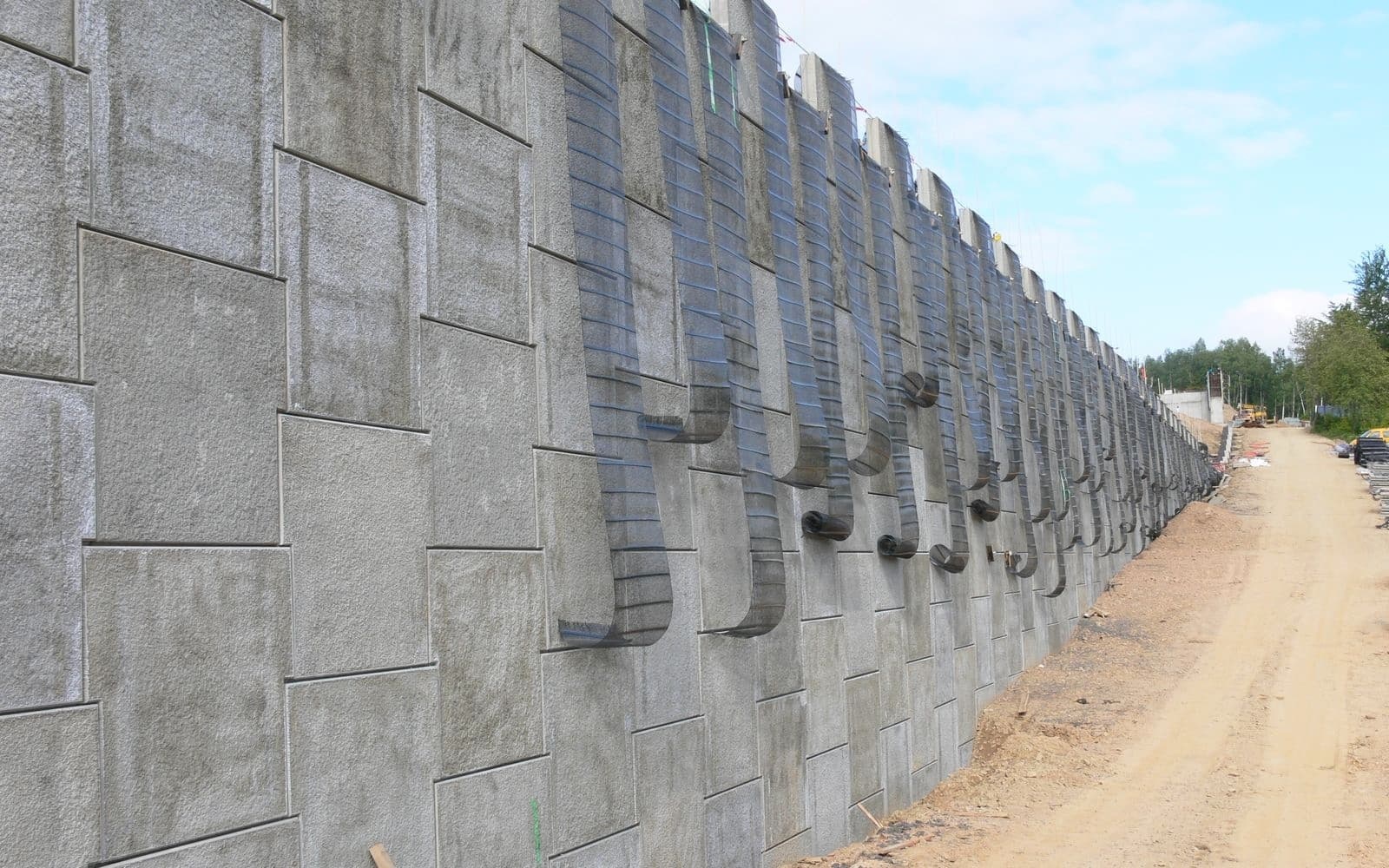

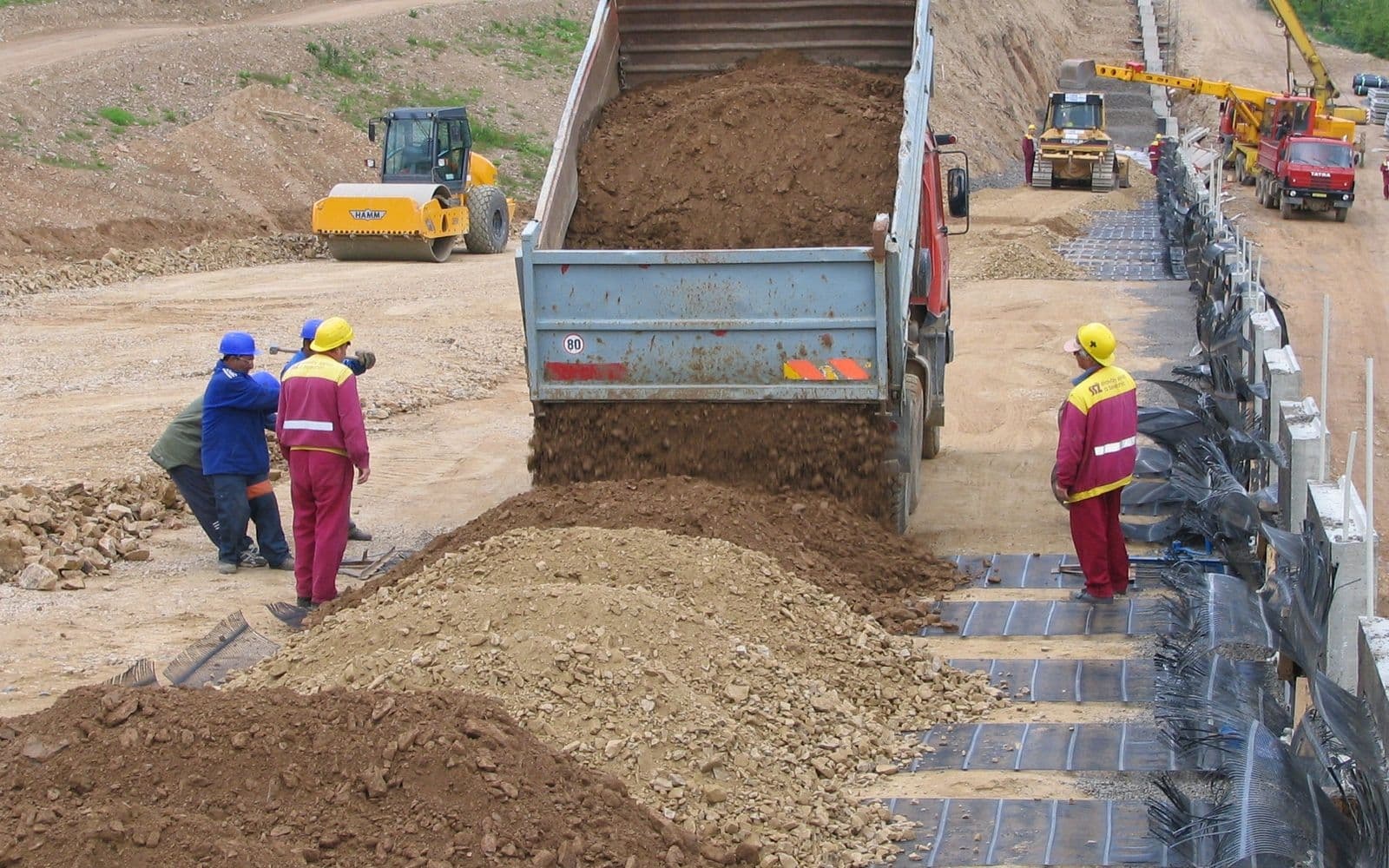

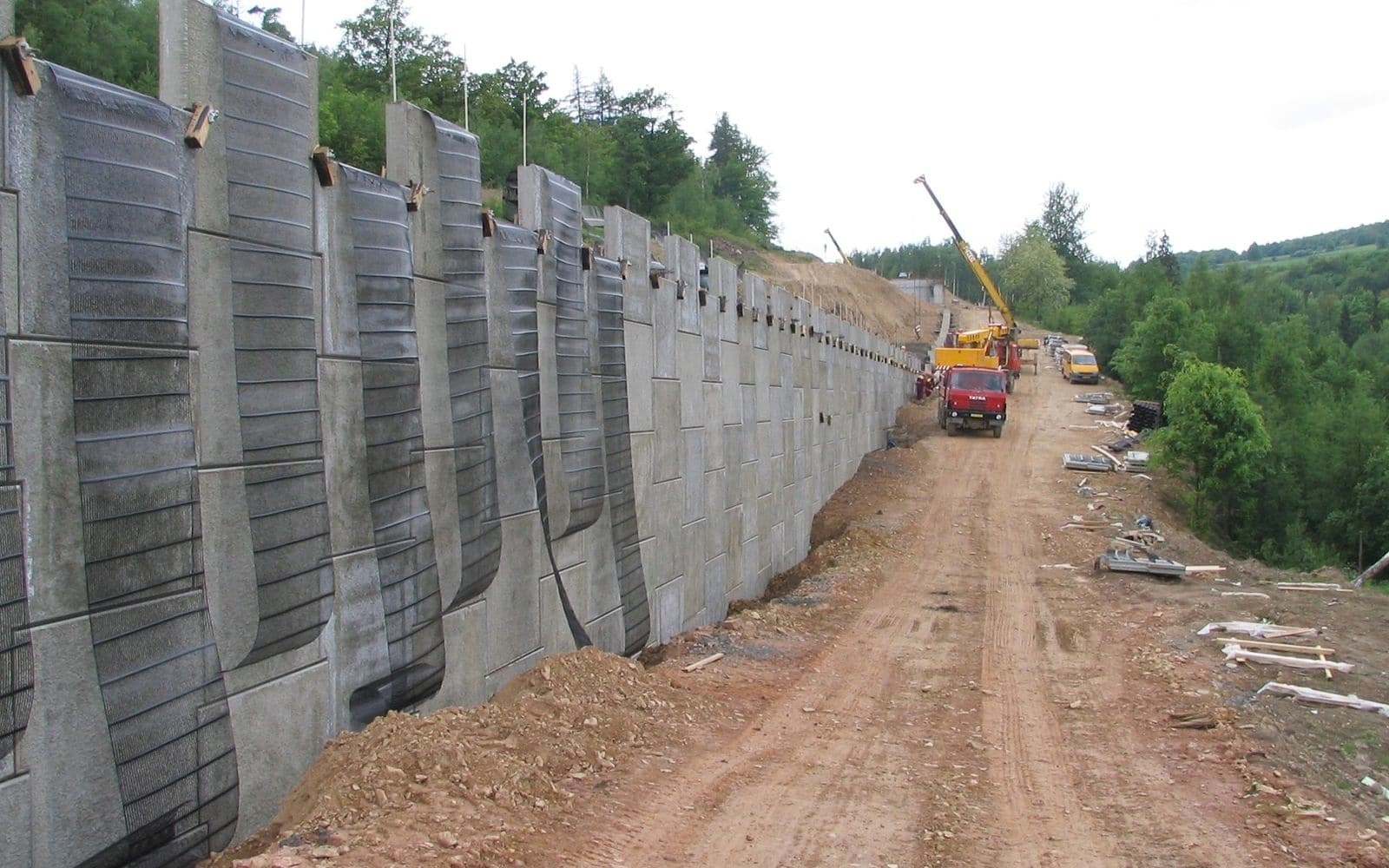

Pre vystuženie bloku zeminy boli použité jednoosé monolitické geomreže Tensar RE vyrobené z vysokohustotného polyetylénu. Šírka pásov geomreží bola 1,30 m. Tieto geomreže boli napájané na stavbe na zárodky zabetónované do lícnych prefabrikátov pomocou spojovacích tyčí Tensar Bodkin.

Dodali sme zaškolenie stavby, statický výpočet, oporný systém Armovia (geomreže a panely).
