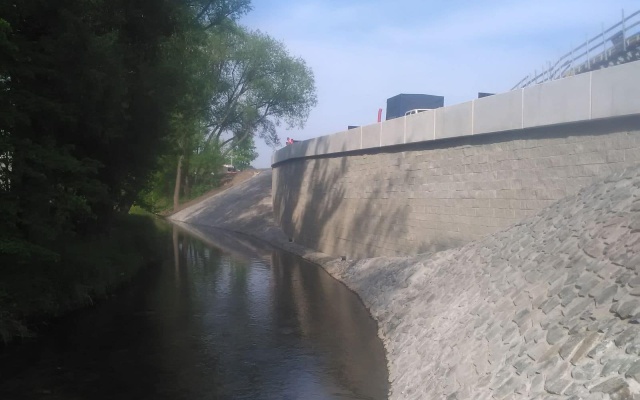

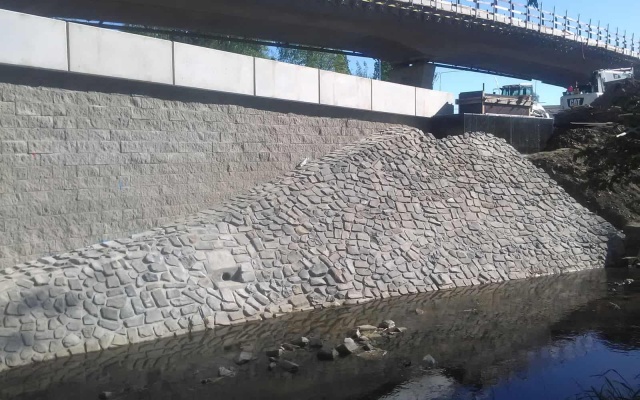

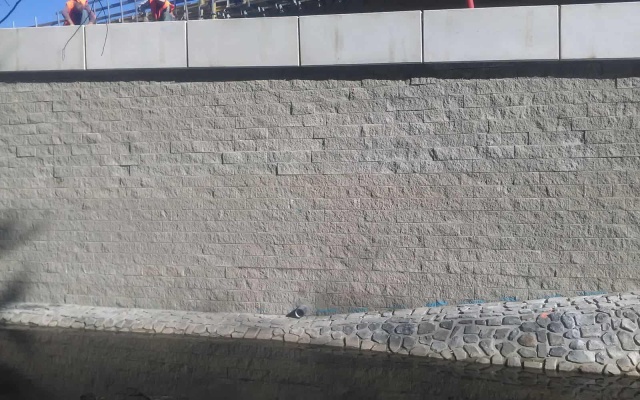

Děčín - Vilsnice, oporný múr z vystuženej zeminy pozdĺž Jílovského potoka

V rámci výstavby nového úseku dvoupruhové komunikace navazující na silnici I/62 a I/13 v části obce Děčín - Vilsnice byla navržena opěrná zeď z vyztužené zeminy s lícem z betonových tvarovek.

Realizácie 2017

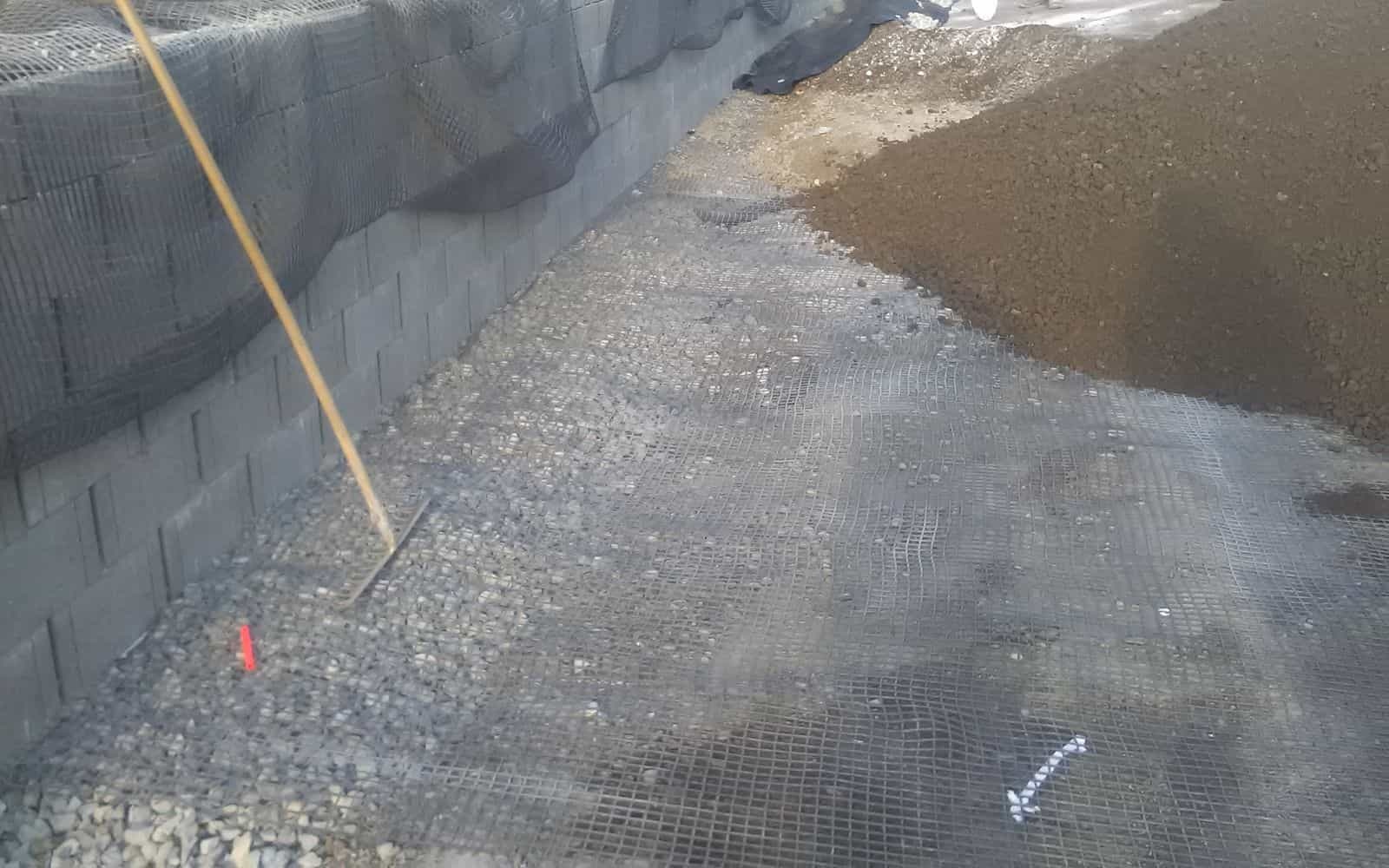

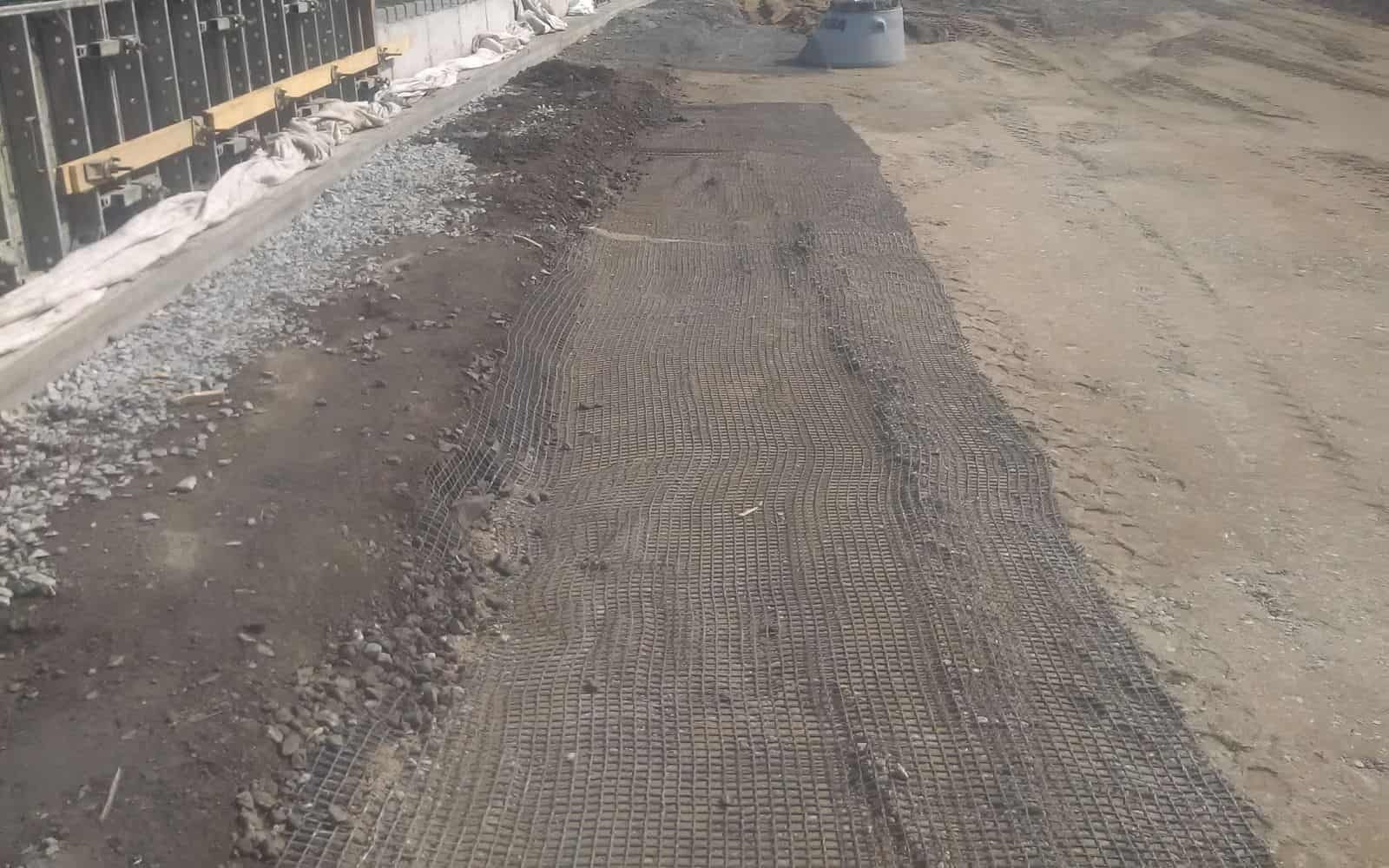

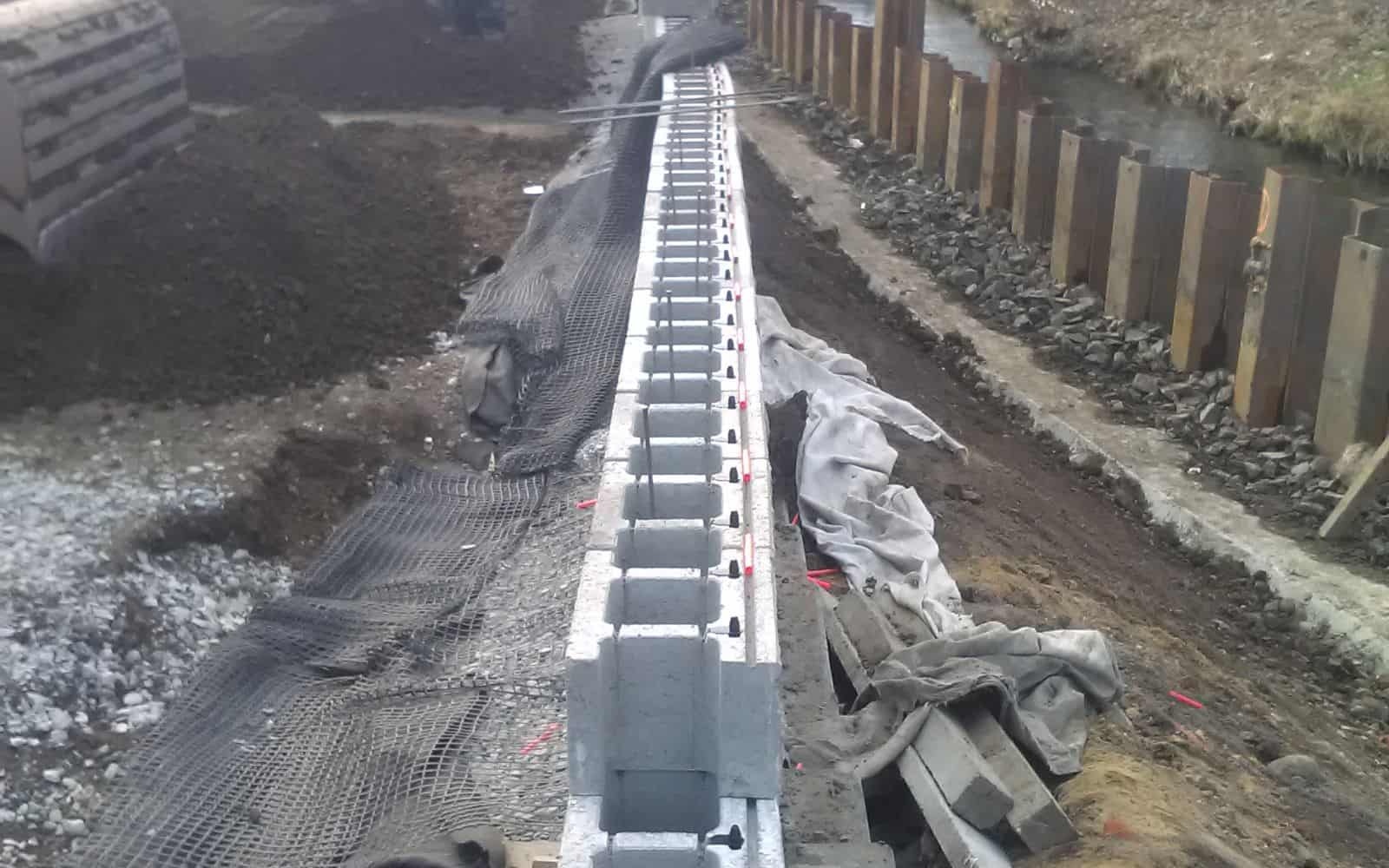

Kolízia paženia pôvodne navrhnutej konštrukcie uhlového múru v mieste existujúcej kanalizácie a novo položeného vodovodu neumožňovala zhotovenie výkopu pre založenie múru. Z tohto dôvodu došlo k zámene technológie múru na systémovú vystuženú konštrukciu s lícom z drobných betónových tvaroviek GeoWall Block. Certifikovaný systém obsahuje betónové tvarovky, spojovacie prvky a výstužné tkané geomreže.

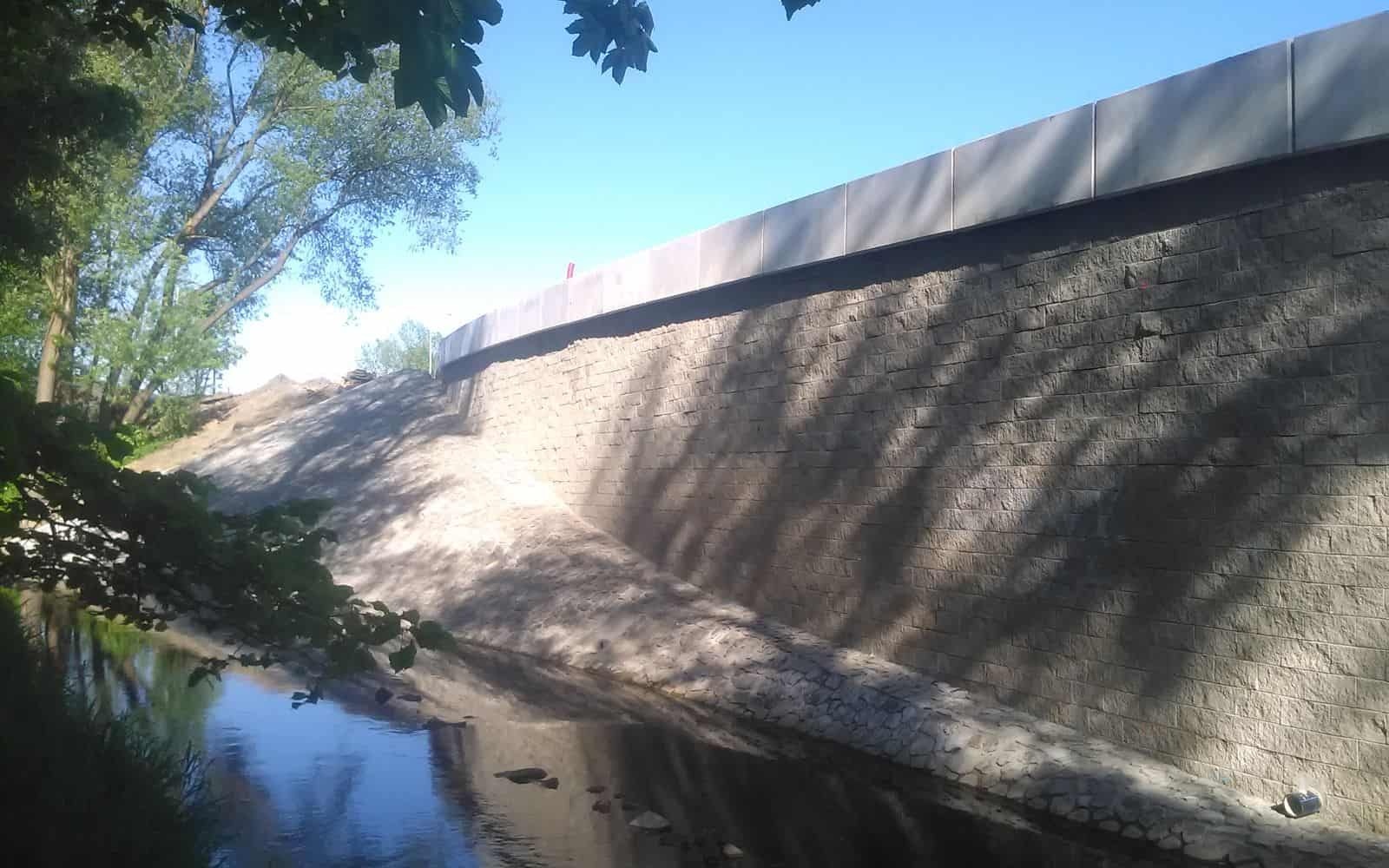

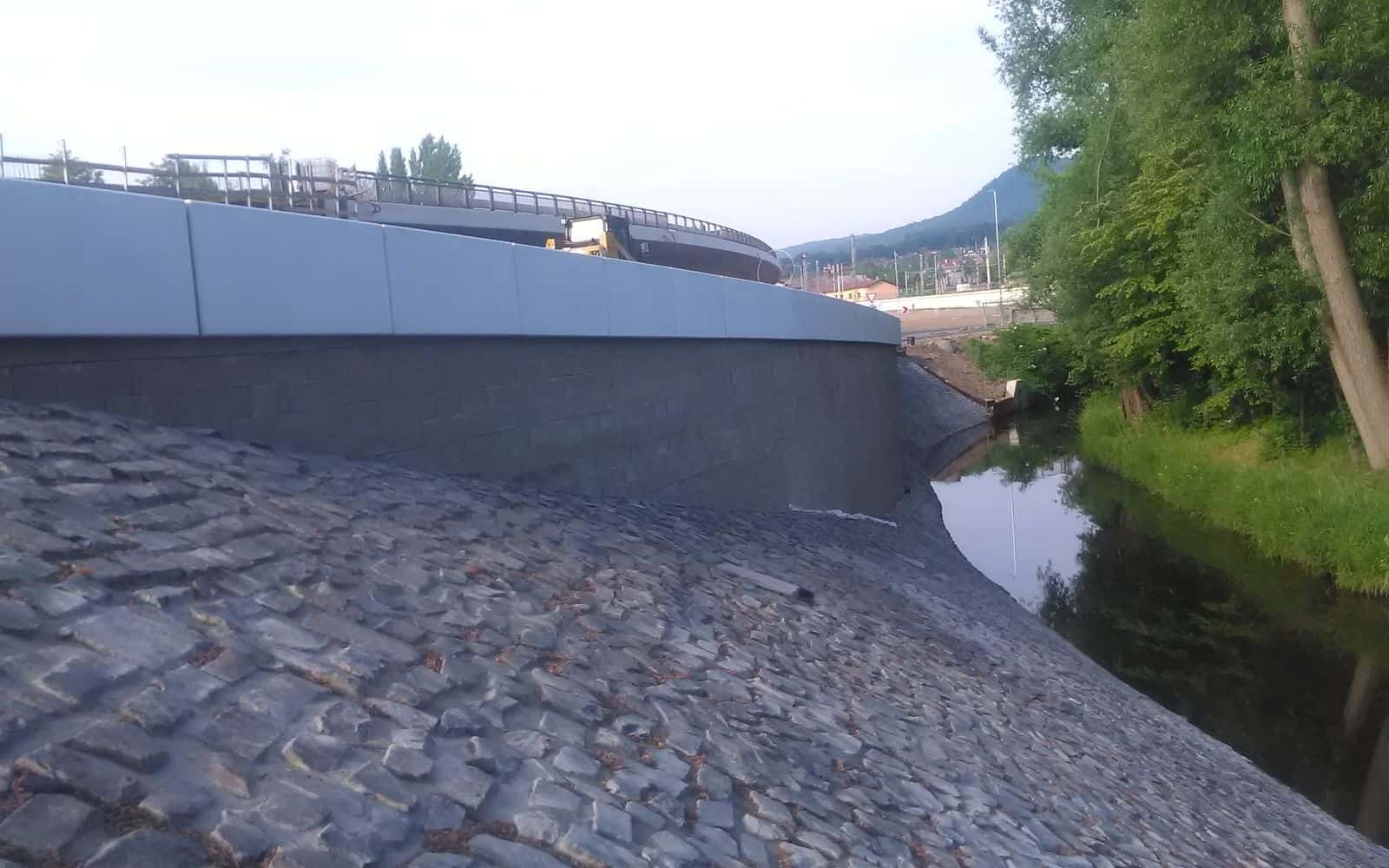

Múr je navrhnutý v dĺžke s premennou výškou od 1,7 do 5,8 m. Návrh musel rovnako rešpektovať prietokový profil Jílovského potoka, ako aj priebehy existujúcich a nových inžinierskych sietí. Vzhľadom ku smerovému riešeniu nadväzujúcich objektov a polohe potoka bola navrhnutá konštrukcia so zvislým lícom.

Dodali sme statický výpočet, projektovú dokumentáciu, systém vystuženého oporného múru.
