Zabezpečenie stability svahu pomocou mechanických zemných kotiev a prefabrikovaných drénov

Zverejnené 19.08.2025

Často sa využívajú v najrôznejších geotechnických aplikáciách, napríklad pri stabilizácii svahov a zosuvov, zaistení hlbokých stavebných výkopov alebo kotvení oporných stien. Konvenčne sa na tieto účely používajú klince, svorníky, tyčové alebo pramencové injektované horninové kotvy. Alternatívu v tomto smere predstavujú mechanické zemné kotvy.

Mechanické zemné kotvy Platipus

Mechanické zemné kotvy sa inštalujú dynamickým zarážaním do zeminy bez potreby vŕtania a injektáže. Týmto postupom sa zjednodušuje a urýchľuje montáž, čo prispieva k zvyšovaniu efektivity stavebných procesov, predovšetkým v časovo kritických a náročných projektoch.

Konštrukčne sa mechanická zemná kotva, rovnako ako horninová kotva, skladá z voľnej dĺžky (tiahla), ktorá umožňuje kotvu predopnúť, hlavy kotvy a koreňa.

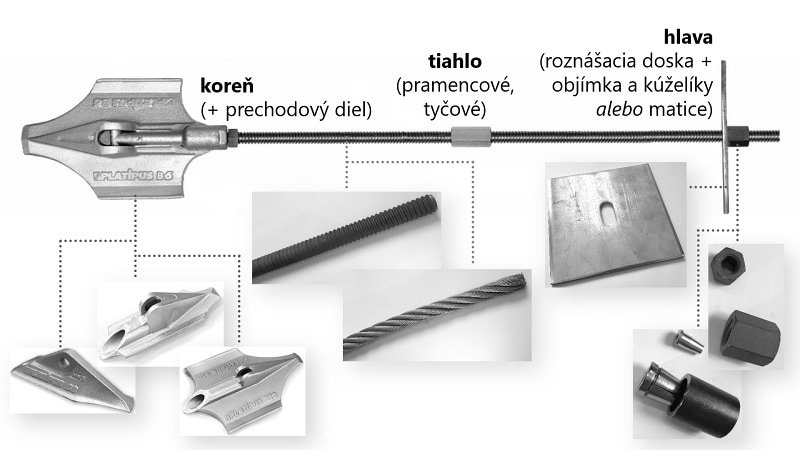

Základné konštrukčné prvky mechanickej zemnej kotvy

Koreň kotvy je hlavným odlišujúcim prvkom. U horninových kotiev je koreňová časť ukotvená do základovej pôdy prostredníctvom injektáže. U mechanických zemných kotiev je koreň tvorený špecifickým tvarom kovového dielu a jeho odpor je v zemnom prostredí mobilizovaný čisto mechanicky. Aktivácia koreňa v zemnom prostredí je umožnená kĺbovým usporiadaním koreňa a tiahla.

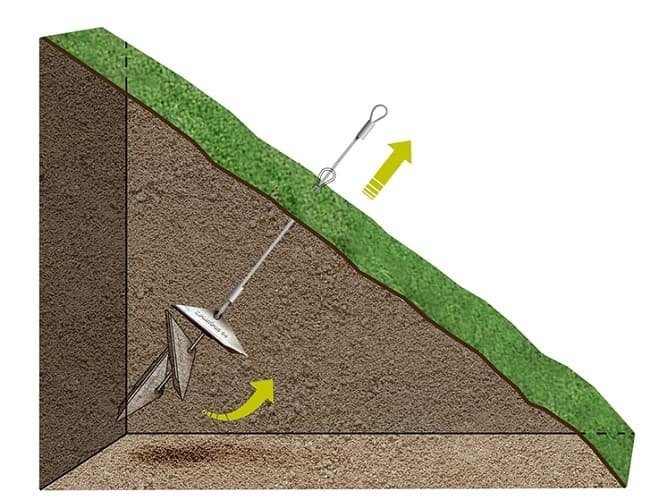

Aktivácia koreňa zemnej kotvy

Voľba materiálového prevedenia podmieňuje životnosť kotiev, ktorá sa v rámci dostupných materiálov pohybuje od 5 do 120 rokov a je jedným z prvých rozhodovacích kritérií pri návrhu. V bežných aplikáciách sa ako vstupná surovina používa galvanizovaná liatina s guľôčkovým grafitom.

Prefabrikované drény Platidrain

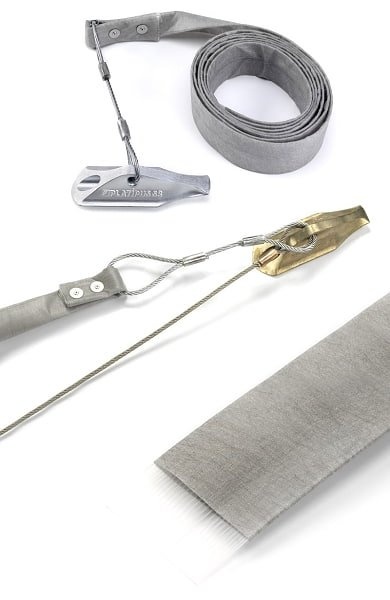

V mnohých geotechnických aplikáciách je vhodné doplniť mechanické zemné kotvy o prefabrikované odvodňovacie geosyntetické drény, ktoré efektívne zhromažďujú vodu v zemnom prostredí a následne ju kontrolovane odvádzajú z konštrukcie.

Prefabrikované drény Platidrain

Drény sú variantným riešením v miestach, kde je potrebné eliminovať negatívne účinky podzemnej vody, ako je zvýšený hydrostatický tlak alebo erózia, ktoré môžu ohroziť stabilitu a trvanlivosť stavieb. Na inštaláciu sa často využívajú subhorizontálne vrty, ktoré umožňujú umiestnenie drénov pod uhlom, čo zabezpečuje efektívne odvodnenie aj v ťažko prístupných alebo špecifických geotechnických podmienkach.

Inštalácia zemných kotiev

Inštalácia zemných kotiev sa vykonáva pomocou nastaviteľných oceľových tyčí. Prvý diel je vsadený do otvoru v koreni kotvy a vháňa kotevný systém do zemného prostredia. Na príklep sa používajú manuálne manipulovateľné nástroje charakteru búracieho kladiva s pneumatickým, elektrickým alebo hydraulickým pohonom, robustnejšie kotvy si vyžadujú strojovú inštaláciu 2- až 8-tonovými strojmi.

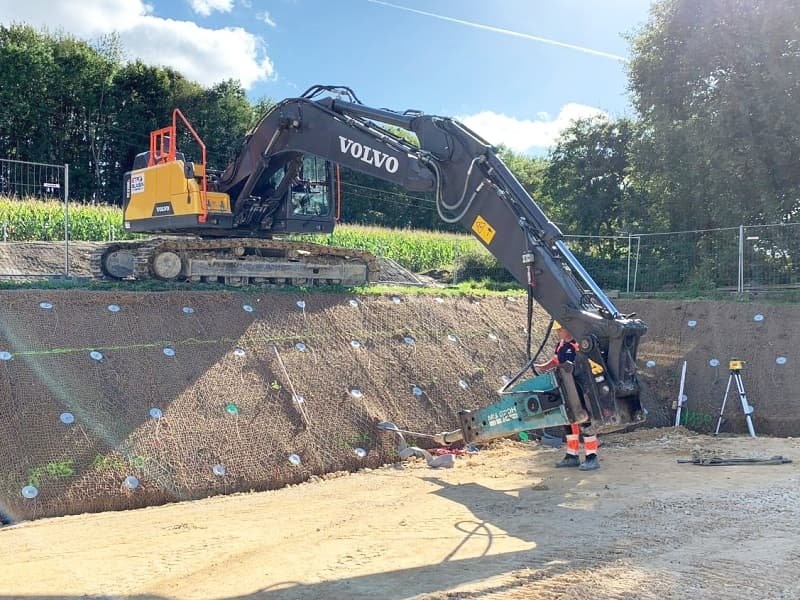

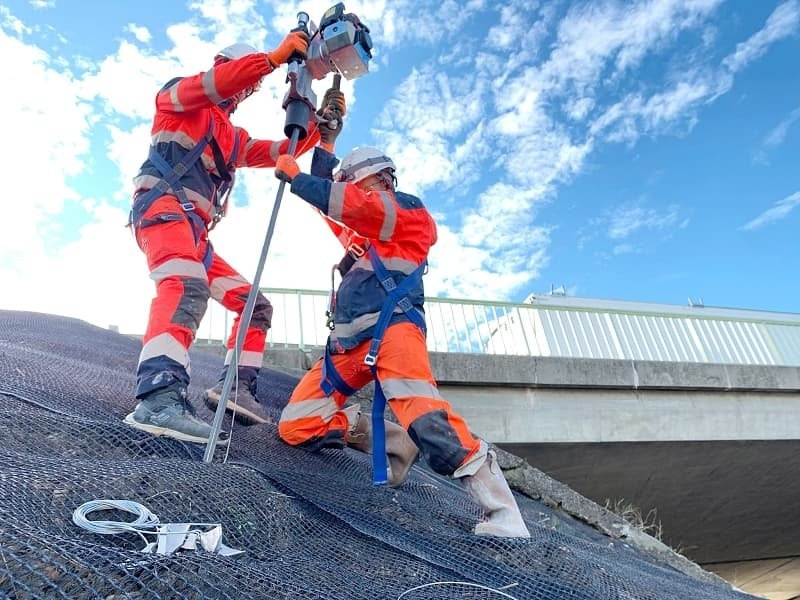

Inštalácia zatĺkaním – ručné, strojové

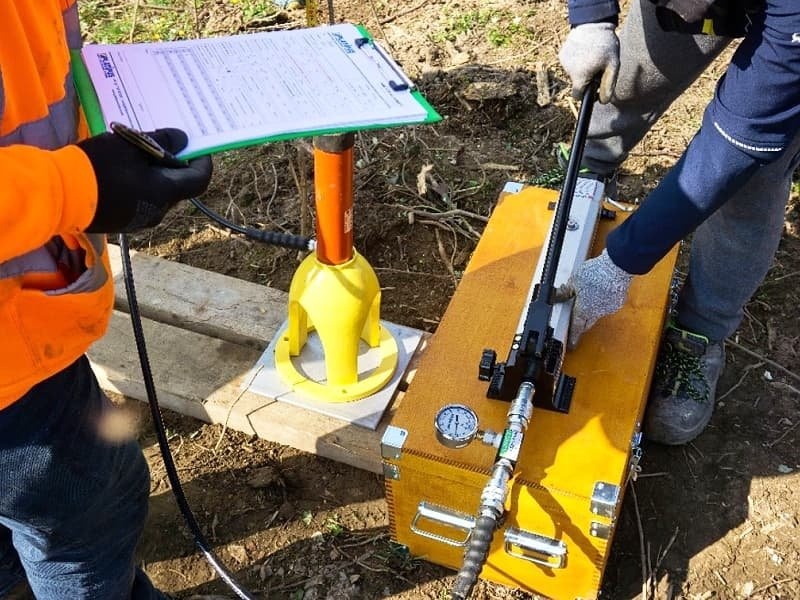

Počas inštalačnej fázy je koreň kotvy orientovaný pozdĺžne a správa sa ako dláto. Keď je dosiahnutá projektovaná hĺbka kotvy, inštalačná tyč sa vyberie a kotvu je možné ihneď aktivovať. Na tento účel sa používa hydraulické napínacie zariadenie, do ktorého sa upína tiahlo kotvy.

Hydraulické napínacie zariadenie

Prvá fáza aktivácie je pre správnu funkciu kotvy najdôležitejšia, pretože počas nej dochádza k vzpriečeniu koreňa v zemine. V druhej fáze dochádza ku stláčaniu zeminy a k postupnej mobilizácii jej šmykovej pevnosti. Montážna skupina dvoch až troch pracovníkov dokáže podľa podmienok na stavbe zhotoviť jednu kotvu do 30 minút a tento čas sa so stúpajúcimi skúsenosťami skracuje.

Návrh zemných kotiev a konštrukčné zásady

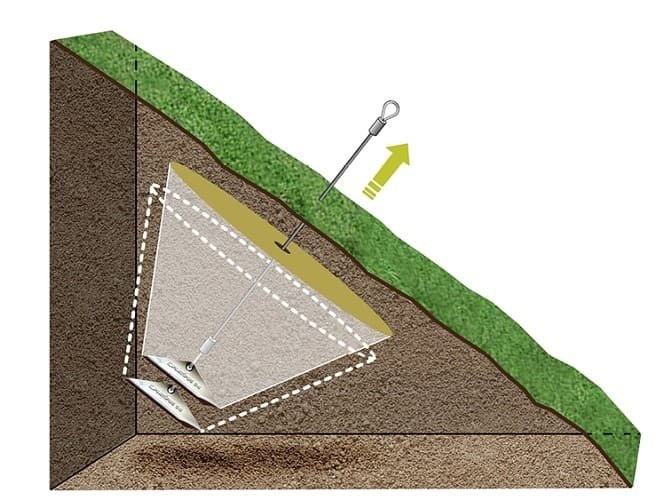

Pri návrhu dĺžky a rastra zemných kotiev je nutné dodržiavať konštrukčné zásady. Korene kotiev sa nesmú vzájomne ovplyvňovať a ich osová vzdialenosť musí za týmto účelom zodpovedať minimálne dvojnásobku menšieho z rozmerov koreňa kotvy. V praxi možno uvažovať minimálnu osovú vzdialenosť 1,2 m a trojuholníkový raster. Druhou zásadou je zóna ovplyvnenia koreňa kotvy, ktorá sa nesmie pretínať s kritickou šmykovou plochou, pričom dosah zóny ovplyvnenia (v smere tiahla) je v tomto prípade ekvivalentný dvojnásobku menšieho z rozmerov koreňa kotvy.

Pri aktivácii kotvy dochádza k jej vytiahnutiu až o trojnásobok väčšieho z rozmerov koreňa kotvy u jemnozrnných zemín, resp. o hodnotu väčšieho z rozmerov koreňa kotvy u hrubozrnných zemín. Na vlastnú aktiváciu je ďalej potrebné počítať s cca 1 m tiahla nad úroveň povrchu konštrukcie. Kotvami možno dosiahnuť charakteristický odpor až 200 kN, typické sú však hodnoty rádovo desiatok kN a s týmto vedomím je tiež potrebné zvážiť ich prípadné použitie v projekte.

Záver

Mechanické zemné kotvy sa uplatňujú v širokom spektre geotechnických podmienok, najmä tam, kde by konvenčné metódy kotvenia boli príliš nákladné, technicky zložité alebo úplne neuskutočniteľné, predovšetkým v miestach s obmedzeným prístupom alebo na ťažko prístupných svahoch. S týmito problémami sa investor stretol v rámci projektu rozšírenia komunikácie III/48414 (Pržno–Lubno), ktorý sa stal pilotným projektom technológie zemných kotiev Platipus v Českej republike.

Pôvodný variant železobetónovej steny bol kvôli nákladom pre investora prakticky neuskutočniteľný. Z tohto dôvodu bola oporná stena nahradená mechanickými zemnými kotvami. Táto technológia niekoľkonásobne zlacnila celé technické riešenie zabezpečenia svahu a v konečnom dôsledku umožnila realizáciu zámeru výstavby kanalizácie a rozšírenia komunikácie. Realizácia stavby začala na jar 2024 na úseku 290 m so sklonom svahu 45–60° a výškou 3–6 m. Zhotoviteľ optimalizoval inštaláciu počas overovacích skúšok za účasti investora, projektanta, výrobcu aj dodávateľa.

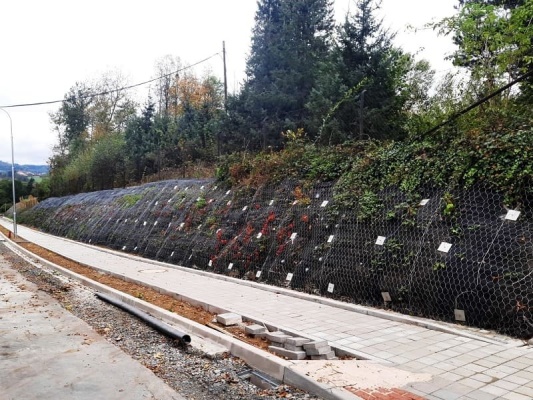

Finálnu povrchovú úpravu tvorí oceľová dvojzákrutová sieť s protieróznou georohožou a následným vysadením pôdopokryvnými rastlinami, čím sa celá konštrukcia prirodzene začlení do krajinného rázu podhoria Moravsko-sliezskych Beskýd
