História systému oporných múrov Tensartech TW1 a jeho funkčné prvky

Systém Tensartech TW1 prináša do stavebnej praxe komplexné riešenie oporných múrov z vystuženej zeminy. Vysoko účinné spojenie geomreží a tvaroviek je typickým znakom systému. Monolitické geomreže napojené pomocou spojovacích hrebeňov na betónové tvarovky vytvárajú bezpečnú a trvalú konštrukciu vhodnú na výstavbu oporných múrov, mostných opôr, ako aj mostných opôr so životnosťou viac ako 120 rokov.

História systému Tensartech TW1

Oporné konštrukcie z vystuženej zeminy využívajú ľudia od nepamäti. Už 1000 rokov pred n. l. postavili v Babylone 60 m vysoký chrám z vystužených ílov a napríklad v 1. storočí pred n. l. vybudovali Rimania vystužené prístavné mólo v Londýne.

Prvá oporná konštrukcia založená na návrhu spoločnosti Tensar, ktorá bola zostavená z modulárnych blokov, bola postavená v roku 1994. Išlo o mostné krídla železničného mosta v Cornwalle vo Veľkej Británii.

Následovalo obdobie vývoja optimálneho napojenia tvaroviek a geomreží, ktoré v roku 1998 vyvrcholilo vznikom systému Tensartech TW1. Prvá stena z tohto systému bola postavená v tom istom roku v Coventry. Stena je vysoká 3 m a vyrovnáva základovú škáru pod veľkými zásobníkmi vody (pozri niekoľko fotografií z výstavby).

Vývoj oporných konštrukcií z vystuženej zeminy

Spoľahlivosť systému Tensartech TW1 bola už potvrdená na stovkách konštrukcií po celom svete. V roku 2009 sa začala výstavba jednej z najväčších konštrukcií z tohto systému na Blízkom východe. Z technických dôvodov bola stena navrhnutá v štyroch „kaskádach“ a dosahuje výšku cca 60 m (pozri nasledujúce fotografie).

Od roku 2008 je systém Tensartech TW1 navrhovaný a úspešne realizovaný aj v Českej republike. Vôbec po prvýkrát bol systém využitý na prieťahu Bučovicami na ceste I/50 na troch oporných stenách kombinovaných s vystuženými strmými svahmi.

V tom istom roku systém Tensartech TW1 využil investor pri vyrovnaní terénu pre rezidenčnú výstavbu v Jirkove pri Chomutove. V roku 2009 boli postavené parapetné steny na moste na ceste I/43 v Opatove neďaleko Svitáv a štyri steny na ceste II/322 v Chvaleticiach v Pardubickom kraji.

Funkčné prvky systému a ich interakcia

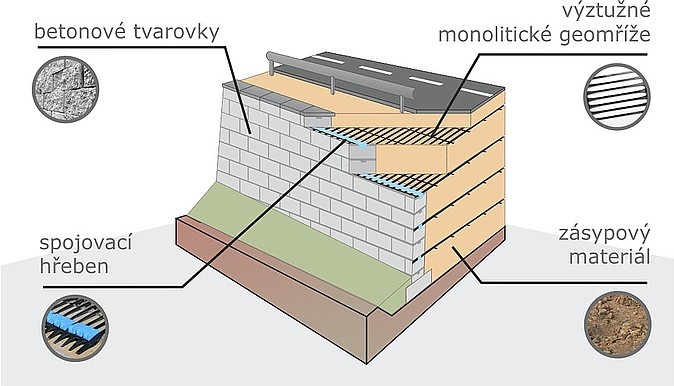

Systém Tensartech TW1 je založený na trvalom spolupôsobení štyroch prvkov, kde každý prvok má svoju špecifickú funkciu:

• betónové tvarovky – lícový prvok zabraňujúci vysypávaniu zeminy a vytvárajúci estetickú tvár konštrukcie
• monolitické geomreže Tensar – zachytávajú ťahové sily v násype
• spojovací hrebeň – spája geomreže a tvarovky bez vzniku oslabených miest
• zemina zásypu – jej šmykové parametre ovplyvňujú rozmery konštrukcie

Vzájomné interakcie jednotlivých prvkov zaručujú bezpečné fungovanie konštrukcie. Ide predovšetkým o interakcie medzi:

• tvarovkou a geomrežou – spojovací hrebeň navlečený na koniec geomreže a uložený do šmykového ozubu v tvarovke zaručuje plnohodnotné spojenie oboch prvkov počas celej životnosti konštrukcie
• geomrežou a zeminou – geometria rebier geomreže zaručuje optimálne prepojenie so zeminou, ktoré bráni zosmyknutiu prípadne vytrhnutiu geomreže
• zásypom a tvarovkou – realizácia drenážneho komína za rubom tvaroviek umožňuje odvedenie vody, ktorá zvyčajne vymýva jemnú frakciu zásypu cez škáry tvaroviek a pri chybnom vyhotovení môže v zimných mesiacoch narušiť konštrukciu

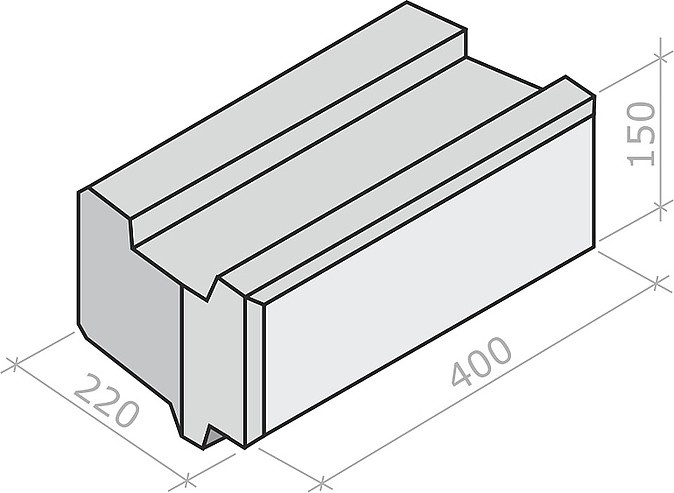

Pre dokonalé napojenie nasledujúcich radov tvaroviek je na ich spodnej a hornej strane vytvarovaný ozub fungujúci na princípe „pero & drážka“ (pozri nasledujúci obrázok). Tvar šmykového ozubu pri tvarovkách umožňuje vytváranie smerových oblúkov s malými polomermi (minimálne 6 m).
