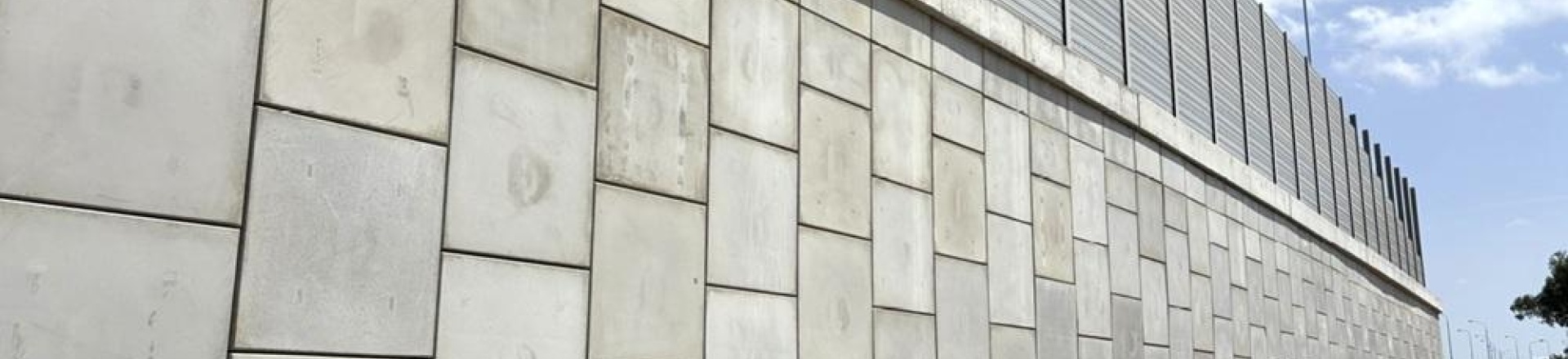

Ako vybrať správny typ opornej konštrukcie?

Na efektívnejšie využitie pozemkov v náročných či premenlivých terénnych podmienkach navrhujú projektanti oporné konštrukcie, ako sú oporné múry alebo strmé svahy. Výber konštrukčných riešení je široký a je potrebné zvážiť ich výhody a nevýhody.

V návrhu je možné využiť technológie betónových, železobetónových, gabiónových konštrukcií, stabilizovanej zeminy, špeciálnych metód zakladania (pilóty, mikropilóty a pod.), prípadne technológie vystuženej zeminy. V tomto texte nájdete rozdelenie oporných systémov Tensartech z pohľadu sklonu líca, tuhosti líca a spôsobu jeho napojenia na výstuže.

Princíp systémov Tensartech

Vystužené zemné konštrukcie sa skladajú z troch základných prvkov (lícový obklad, geosyntetické výstužné prvky a zemina). Samotný vystužený kvázi homogénny blok s dostatočným stupňom vnútornej stability sa obkladá betónovými tvárnicami či prefabrikátmi rôzneho tvaru, veľkosti a vzhľadu alebo inými prvkami, ktoré následne vytvárajú estetický vzhľad objektu. Ak sú posúdené všetky vzájomné väzby medzi jednotlivými prvkami (najmä v napojení výstuží na líc), výsledkom je spoľahlivá a bezpečná oporná konštrukcia.

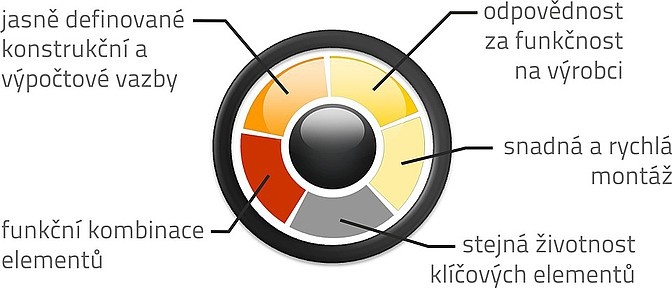

Systémy Tensartech dávajú projektantovi predpoklad správnosti technického riešenia – sú jasne definované konštrukčné a výpočtové väzby medzi prvkami (overené radom meraní či testovaní) vrátane posúdenia jednotlivých konštrukčných detailov. Tie sú doložené certifikátmi pre široké použitie v mnohých krajinách vrátane SR. Systémy tak zabezpečujú dlhodobú spoľahlivosť, jednoduchú a bezproblémovú výstavbu aj v zložitých podmienkach bez klimatických obmedzení, o čom svedčia tisíce úspešných realizácií po celom svete.

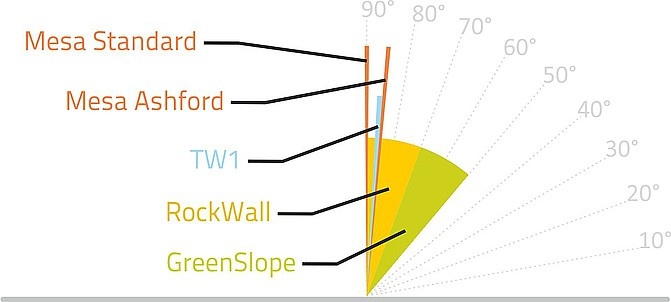

Rozdelenie systémov Tensartech podľa sklonu líca

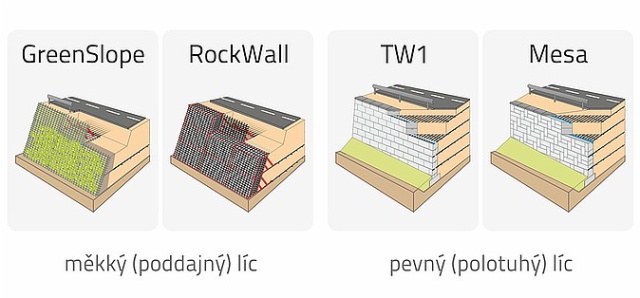

Rozdelenie systémov Tensartech podľa tuhosti líca

V závislosti od použitého typu lícového prvku je možné systémy rozdeliť na konštrukcie s pevným (polotuhým) lícom tvoreným na čele prefabrikovanými betónovými tvarovkami a na systém s mäkkým (poddajným) lícom. Voľba typu líca závisí predovšetkým od poddajnosti voči nerovnomernej pozdĺžnej deformácii konštrukcie. Pri polotuhých lícoch je možné pripustiť, bez prejavujúcich sa porúch, pozdĺžnu nerovnomernosť rádovo v hodnotách 1 : 100 (t. j. 1 cm / 1 bm konštrukcie), oproti tomu mäkké líce pripúšťajú hodnoty až viac než dvojnásobné (zdroj BS 8006:2010 Strengthened/reinforced soils and other fills).

Systémy Tensartech s mäkkým lícom

Tieto systémy sa využívajú najmä pre strmé svahy so sklonom 50–90°, kde je z hľadiska statiky možné navrhnúť sklon ľubovoľný. Voľba systému, resp. sklonu konštrukcie, závisí predovšetkým od priestorových podmienok stavby, ale aj od požiadavky na ozelenenie povrchu svahu. Systém GreenSlope je svah porastený vegetáciou a RockWall má líc bez vegetačného porastu.

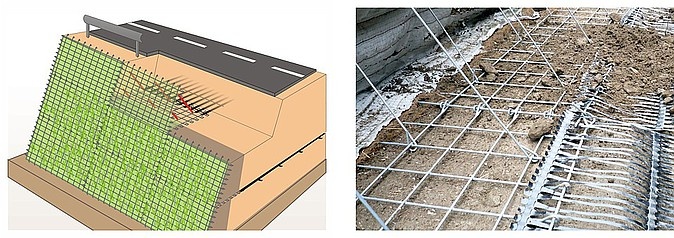

Tensartech GreenSlope (sklon 50–70°)

Pri tomto systéme je líc tvorený oceľovými košmi so špeciálnou povrchovou ochranou zaručujúcou minimálnu dobu životnosti 90 rokov. Geomreže, plniace statickú funkciu, sú napájané priamo na lícový prvok pomocou systémového spojovacieho prvku. Odpadá tak nutnosť zložitého presúvania debnenia a nutnosť obaľovania líca vystuženého svahu. Súčasťou systému je tiež protierózna rohož s trávnym semenom, ktorá umožní rýchle ozelenenie povrchu svahu. Uvažované spevnenie svahu pomocou tohto systému je teoreticky možné až do sklonu líca konštrukcie 90°. Avšak v prípade požiadavky na následnú bezproblémovú údržbu svahu odporúčame ako limitujúci sklon 70°.

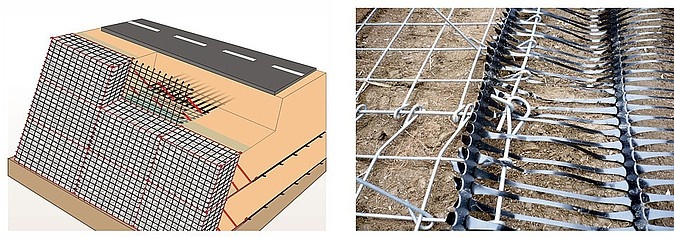

Tensartech RockWall (sklon 70–90°)

Z hľadiska vzhľadu sa táto konštrukcia podobá gabiónovým stenám. Líc tohto systému je rovnako ako pri systéme GreenSlope tvorený oceľovými panelmi s protikoróznou úpravou. Napojenie výstuže je taktiež riešené obdobným spôsobom a je tak opäť zaručená jeho pevnosť.

Systémy Tensartech s polotuhým lícom

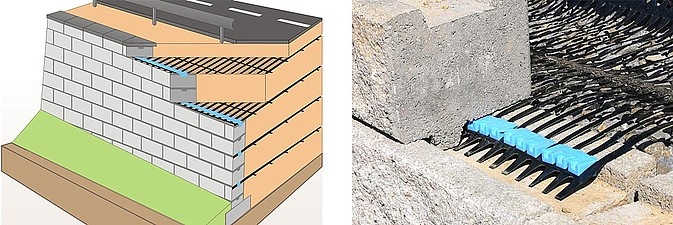

Tensartech TW1 (sklon 86° ±2°)

Pohľadový prvok tohto stavebného systému tvoria drobné štiepané betónové tvarovky rôznych farieb, ktoré umožňujú dokonalé napojenie jednotlivých radov tvaroviek pomocou šmykového ozubu. Napojenie geosyntetických výstuží na lícový prvok je umožnené pomocou špeciálneho plastového konektora umožňujúceho kontinuálne uchytenie geomreže bez vzniku „hluchých“ miest v konštrukcii.

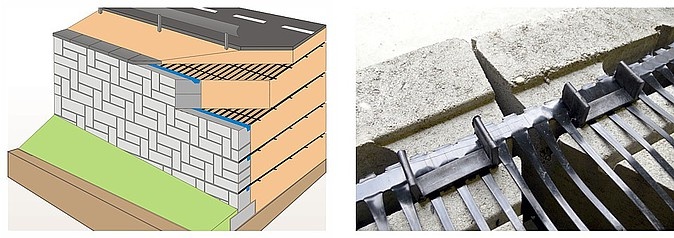

Tensartech Mesa (sklon 90°)

Líc tohto systému je tvorený štiepanými betónovými tvarovkami rôznych farieb. Podľa voľby skladby tvaroviek je možné voliť medzi modifikáciami Mesa Standard (použitie tvaroviek typu standard, skladba na väzbu) a Mesa Ashford (popri tvarovkách standard sa používajú aj tvarovky typu medium a tall, viac typov tvaroviek umožňuje väčšiu variabilitu skladieb – výhodné pre každý architektonický zámer).

Správny výber typu vystuženej opornej konštrukcie
